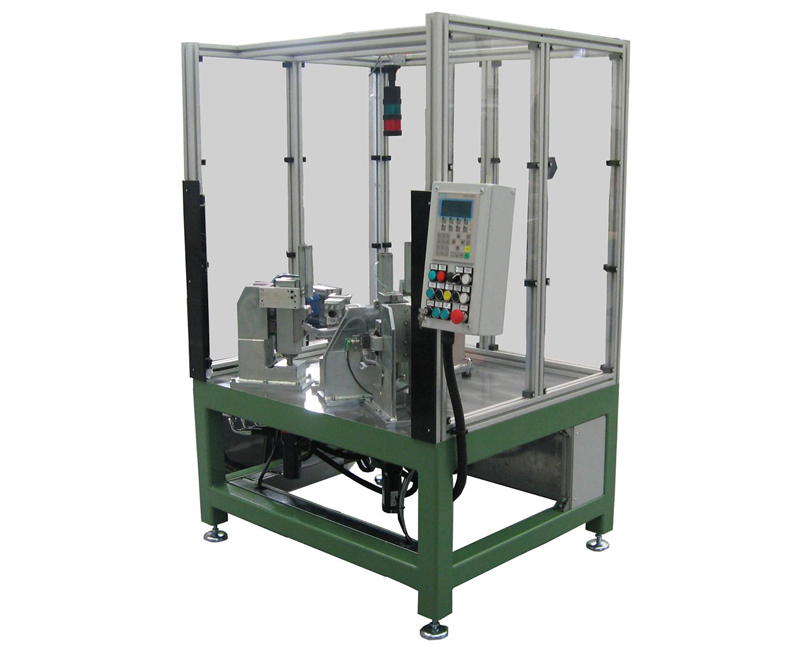

BANCO RADDRIZZATURA CROCERE LAVATRICE

SETTORE

Elettrodomestici

DESCRIZIONE

Banco a una stazione con ciclo automatico per raddrizzatura crocere entro le soglie impostate (±0,15 mm). Quota di controllo riferita all’albero crocera.
Risoluzione di lettura quote: 0,5µm.
Tempo Raddrizzatura in una fase 8 s con possibilità di ulteriori tentativi, con autoapprendimento dell’elasticità.
Carico e scarico dei pezzi può essere effettuato manualmente o tramite robot interfacciato col banco.
Riattrezzaggio rapido per gestione di diversi modelli

APPARECCHIATURA ELETTRICA

PLC VIPA con Pannello OP 77.
Schede d’ingresso e uscita digitali 24V e schede a conteggio d’impulsi per i trasduttori di quota.

PNEUMATICA E OLEODINAMICA

Alimentazione pneumatica del banco a 6 Bar. La centralina idraulica fornisce ai cilindri di contrasto una pressione fino a 200 bar per bloccare la crocera durante la procedura di raddrizzamento.

MECCANICA

L’attrezzatura meccanica comprende: tre cilindri oleodinamici di bloccaggio. Tre attuatori mossi da motori gestiti da assi controllati piegano i bracci delle crocere in funzione della misura.
